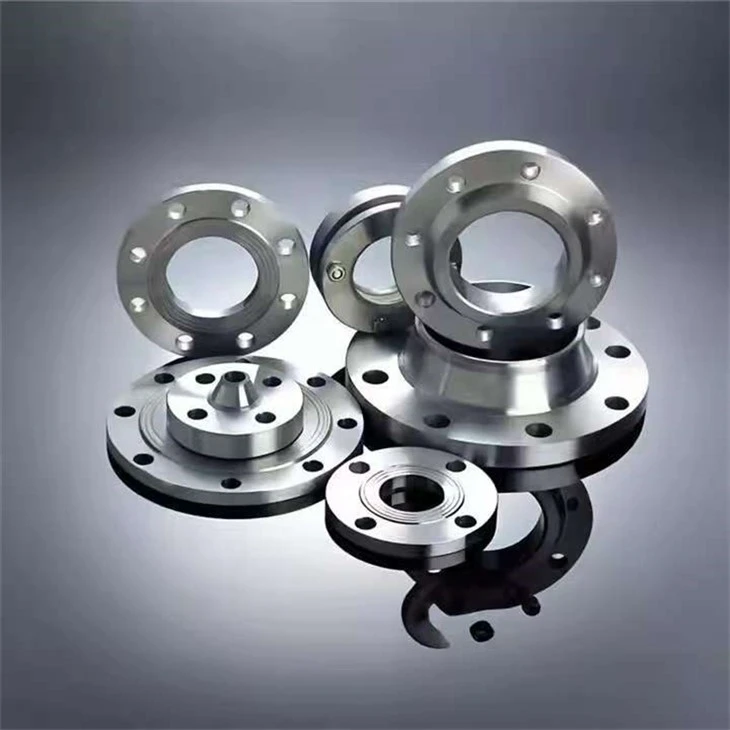

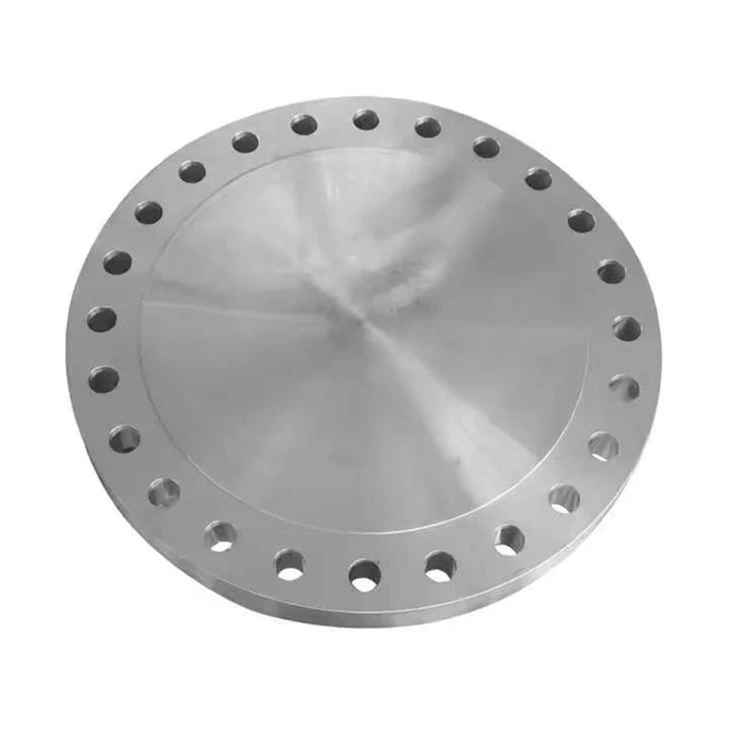

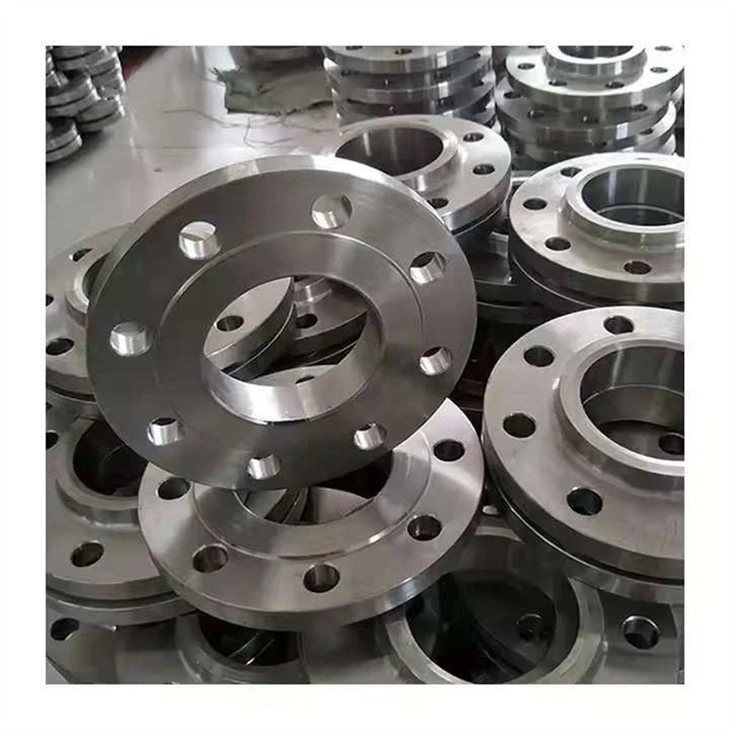

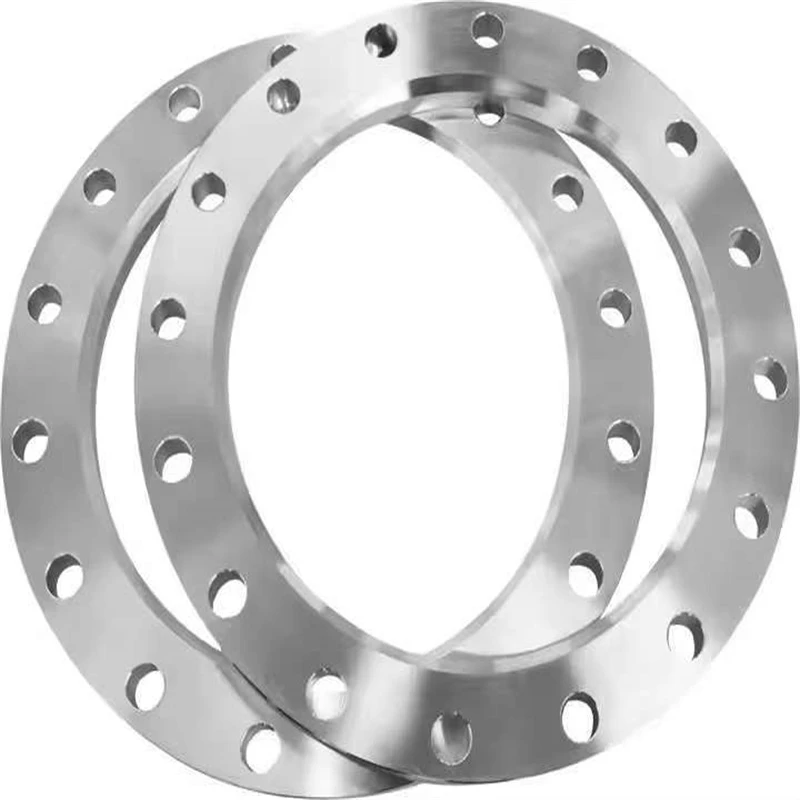

Kołnierze rurowe ze stali nierdzewnej
Przegląd produktu
Kołnierze rurowe ze stali nierdzewnej to kute lub odlewane elementy używane do łączenia odcinków rurociągów, zaworów i wyposażenia w korozyjnych lub wysokociśnieniowych-systemach rurociągów.
Specyfikacje techniczne
|
Kategoria |
Parametr |
Specyfikacja |
|
Standard i typ |
Norma produkcyjna |
ASME B16.5 |
|
Typ kołnierza |
Wsuń-włóż (SO) |
|
|
Rozmiar |
Nominalny rozmiar rury |
2" (DN50) |
|
Klasa ciśnienia |
Klasa 150 |
|
|
Średnica zewnętrzna (O) |
152,4 mm / 6,00 cala |
|
|
Grubość (tf) |
19,1 mm / 0,75 cala |
|
|
Otwór (B) |
61,2 mm / 2,41 cala |
|
|
Długość piasty (Y) |
25,4 mm / 1,00 cala |
|
|
Okładzina |
Typ |
Podniesiona twarz (RF) |
|
Średnica RF |
92,1 mm / 3,62 cala |
|
|
Wykończenie powierzchni |
Ra 3,2–6,3 μm |
|
|
Sworzniowy |
Liczba otworów |
4 |
|
Średnica otworu na śrubę |
19,1 mm / 0,75 cala |
|
|
Średnica okręgu śruby (PCD) |
120,7 mm / 4,75 cala |
|
|
Tworzywo |
Stopień |
ASTM A182 F304 |
|
Wytrzymałość na rozciąganie |
Większe lub równe 515 MPa |
|
|
Siła plonu |
Większe lub równe 205 MPa |
|
|
Kontrola |
Testowanie |
Wizualne, wymiarowe, PMI |
Możliwości produkcyjne
Możliwości produkcyjne
Weryfikacja PMI kęsów stalowych przed cięciem.
Kucie
Kucie na gorąco i walcowanie pierścieni stosowane w celu formowania i uszlachetniania struktury ziaren.
Obróbka cieplna
Wyżarzanie rozpuszczające przeprowadzane zgodnie z wymaganiami materiału w celu zmniejszenia ryzyka wytrącania się węglików.
Obróbka CNC
Wieloosiowe-toczenie i wiercenie CNC w celu uszczelniania powierzchni i otworów na śruby.
Obróbka powierzchniowa
Trawienie, pasywacja lub śrutowanie w celu usunięcia zgorzeliny i tlenków.
Kontrola końcowa i pakowanie
Kontrola wymiarowa, znakowanie i-opakowanie zabezpieczające przed korozją.
Zapewnienie jakości i identyfikowalność
Kontrola czystości surowca:Analiza spektralna służy do weryfikacji zawartości chromu powyżej 18% pod kątem wymagań odporności na korozję.
Precyzyjna kontrola wymiarowa:Kontrola CNC zapewnia tolerancję otworu w granicach 0,8 mm zgodnie z wymaganiami ASME.
Weryfikacja chropowatości powierzchni czołowej kołnierza:Badania profilometrem rysikowym potwierdzają, że powierzchnia osadzenia uszczelki wynosi Ra 3,2–6,3 μm.
Testowanie stabilności mikrostruktury:Do oceny podatności na korozję międzykrystaliczną stosuje się testy ASTM A262.
Weryfikacja partii materiału:Każdy wytop stali jest sprawdzany przed produkcją w oparciu o Certyfikaty Testów Walcowych.
Wytłaczanie kodu na gorąco:-Każda wykończona jednostka kołnierzy rurowych ze stali nierdzewnej jest trwale stemplowana w celu umożliwienia śledzenia partii.
Cyfrowy system archiwizacji:Dokumentacja kontroli i testów jest przechowywana przez okres do dziesięciu lat w celu zapewnienia identyfikowalności.
Zgodność branżowa i certyfikaty
|
Certyfikacja/norma |
Dowód zgodności i upoważnienia |
|
ISO 9001:2015 |
Certyfikacja systemu zarządzania jakością |
|
PED 2014/68/UE (załącznik I, rozdz.. 4.3) |
Zgodność z wymogami bezpieczeństwa urządzeń ciśnieniowych UE |
|
CRN (kanadyjski numer rejestracyjny) |
Zatwierdzony do stosowania w kanadyjskich systemach ciśnieniowych |
|
EN 10204 Typ 3.1 / 3.2 |
Identyfikowalność materiałów dzięki weryfikacji MTC |
|
Zgodność z API 6A/6D |
Nadaje się do zastosowań wysokociśnieniowych-naftowych i gazowych |
Aplikacje
|
Pole aplikacji |
Typowe zastosowanie |
|
Przetwarzanie chemiczne |
Podłączanie rurociągów reaktora i sieci zaworów |
|
Rafinerie ropy i gazu |
Łączenie-wysokociśnieniowych rurociągów przesyłowych |
|
Uzdatnianie wody |
Montaż instalacji odsalania i filtracji |
|
Wytwarzanie energii |
Łączenie linii pary-o wysokiej temperaturze |
|
Inżynieria morska |
Podłączanie systemów chłodzenia wodą morską na pokładzie |
|
Żywność i napoje |
Łączenie rurociągów procesowych sanitarnych |
Kontrola pakowania i logistyki
Kołnierzowa ochrona twarzy
Osłony z tworzywa sztucznego służą do ochrony powierzchni uszczelniających podczas przenoszenia i transportu.
01
Fumigacja-Darmowe skrzynki
Produkty pakowane są w skrzynie ze sklejki lub na palety zgodne z wymogami eksportowymi.
02
Bariera chroniąca przed wilgocią-
Aby zmniejszyć narażenie na wilgoć i sól, stosuje się wewnętrzne opakowanie z tworzywa sztucznego.
03
Wyczyść znaki wysyłkowe
Skrzynie są oznakowane specyfikacją, ilością, wagą i numerami cieplnymi.
04
Bezpieczne układanie wewnętrzne
Warstwowe opakowanie ogranicza ruch i kontakt metalu z metalem--podczas transportu.
05
Często zadawane pytania
P: Czy przed wysyłką możesz udostępnić-raporty z inspekcji stron trzecich, np. SGS lub TÜV?
Odp.: W razie potrzeby przed wysyłką można zorganizować kontrolę-strony trzeciej (SGS, TÜV, BV).
P: Czy wspieracie niestandardowe znakowanie lub grawerowanie laserowe?
Odp.: Można zapewnić niestandardowe tłoczenie lub znakowanie laserowe zgodnie z wymaganiami zakupu.
P: Jakie jest Twoje MOQ w przypadku-niestandardowych wymiarów?
Odp.: MOQ zależy od gatunku materiału i wielkości partii produkcyjnej w przypadku-niestandardowych wymiarów.
P: Jak zapobiec mieszaniu gatunków takich jak 304 i 304L?
Odp.: Testy PMI przeprowadza się przed ostatecznym pakowaniem w celu sprawdzenia składu chemicznego.
P: Czy możesz obsłużyć pilne zamówienia na dostawę?
Odp.: Półprodukty-służą do szybszej produkcji w przypadku pilnych zamówień.
